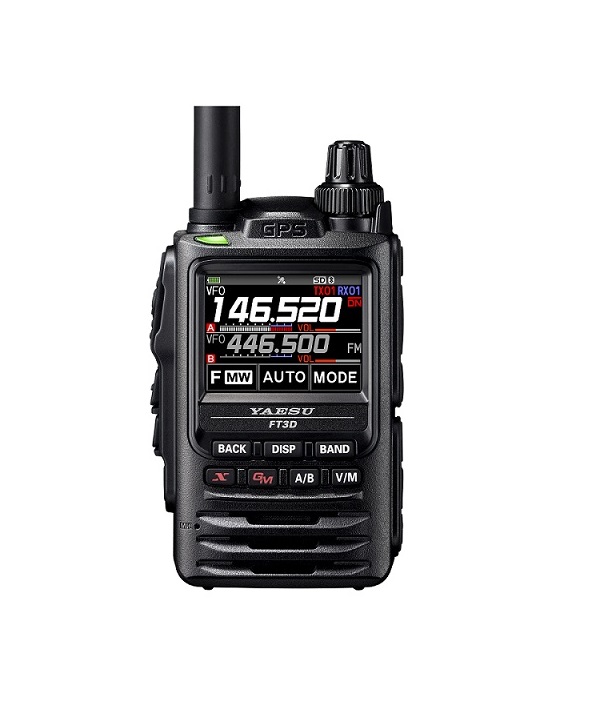

FT3DR C4FM / FM 双频段数字手持对讲机
FT3DR C4FM / FM 双频段数字手持对讲机

主要功能

紧凑的设计和可靠的 5W RF 功率输出(5W / 2.5W / 1W / 0.3W

- C4FM 数字V/D模式,语音FR模式,数据FR模式和传统FM模式

- 700 Mw 音频功率,C4FM清晰,音质清晰

双频段同时接收(V + V / U + U / V + U / U + V

内置蓝牙单元可实现轻松的免提操作(新!)

高度可见的320 x 240点阵全彩色TFT触摸屏显示器

频谱功能可高速监控多达79个以当前VFO频率为中心的信道(新!)

- CAM(俱乐部信道活动监听)功能(新!)

- System Fusion II兼容:AMS(自动模式选择),DG-ID(数字组ID)和智能导航功能

兼容 WiRES-X 便携式数字节点

- IPX5等级防水设计,对讲机可防雨防溅湿



一般规格

频率范围:
发射: 144 - 148 MHz / 430 – 440  MHz
接收 A频段0.5 MHz - 999.995 MHz
        B频段108 MHz - 580 MHz
信道步进 :5/6.25/8.33/9/10/12.5/15/20/25/50/100 kHz
         (8.33 kHz:航空频段;9 kHz:AM电台)
发射模式: F1D、F2D、F3E、F7W
频率稳定性: ±2.5 ppm(-20°C~+60°C)
天线阻抗: 50Ω
电源电压:
           额定值 7.2 V直流,负极接地(SBR-14LI)
           7.4 V直流,负极接地(FNB-101LI)
           10.5 - 16 V直流,负极接地(EXT DC JACK)
           操作 5.5 - 8.4 V直流,负极接地(锂离子电池组)
           6 - 16 V直流,负极接地(EXT DC)
           10.5 - 16 V直流,负极接地(EXT DC:用于充电)
           3.6 - 4.5 V直流,负极接地(带FBA-39)
电流消耗(约):
          140 mA(单频段接收)
          170 mA(双频段接收)
          86 mA(单频段接收,待机)
          120 mA(双频段接收,待机)
          67 mA(单频段接收,待机,节电设置为“节电率1:10”)
          67 mA(双频段接收,待机,节电设置为“节电率1:10”)
          +18 mA(GPS打开)
          +6 mA(数字)
          120 mA(AM/FM 电台)
          900 μA(自动关机)
          1.6 A(5 W发射、144 MHz 7.2 V直流)
          1.9 A(5 W发射、430 MHz 7.2 V直流)
工作温度范围:-20°C~+60°C
机壳尺寸(宽 x 高 x 深): 62 x 100 x 32.5 mm(含SBR-14LI,不含旋钮、天线和皮带夹)
重量(约): 282 g(含SBR-14LI和天线)



发 射
输出功率:
          5 W(@ 13.8 V或SBR-14LI)
         (LOW3: 2.5 W / LOW2: 1.0 W / LOW1: 0.3W)
          0.9 W(FBA-39)
         (LOW1: 0.3 W)
调制类型: F1D、F2D、F3E:可变感抗调制
               F7W:4FSK(C4FM)
杂散辐射: 至少低于60 dB(@发射功率 HIGH、LOW3)
               至少低于50 dB(@发射功率 LOW2、LOW1)



接 收
电路类型: 双变频超外差式(AM/NFM)
               直接变频(AM/FM电台)
中频: 一:A频段 58.05 MHz
        一:B频段 57.15 MHz
        二:A频段、B频段 450 kHz
灵敏度:
0.5 - 30 MHz (AM)*1 3 μV typ @10 dB SN
30 - 54 MHz (NFM)*1 0.35 μV typ @12 dB SINAD
54 - 76 MHz (NFM)*1 1 μV typ @12 dB SINAD
76 - 108 MHz (WFM)*1 1.5 μV typ @12 dB SINAD
108 - 137 MHz (AM) 1.5 μV typ @10 dB SN
137 - 140 MHz (NFM) 0.2 μV @12 dB SINAD
140 - 150 MHz (NFM) 0.16 μV @12 dB SINAD
150 - 174 MHz (NFM) 0.2 μV @12 dB SINAD
174 - 222 MHz (NFM) 1 μV @12 dB SINAD
222 - 225 MHz (NFM) 0.5 μV @12 dB SINAD
300 - 350 MHz (NFM) 0.5 μV @12 dB SINAD
350 - 400 MHz (NFM) 0.2 μV @12 dB SINAD
400 - 470 MHz (NFM) 0.18 μV @12 dB SINAD
470 - 580 MHz (NFM) 1.5 μV @12 dB SINAD
580 - 800 MHz (NFM)*1 3 μV @12 dB SINAD
800 - 999.995 MHz (NFM)*1 1.5 μV @12 dB SINAD
数字模式 0.19 μV typ @BER1%
*1 仅A频段
灵敏度(-6 dB/-60 dB):NFM, AM 12 kHz/35 kHz
AF 输出:  700 mW(16 Ω适用于THD 10% 7.4 V直流)内部扬声器
              300 mW(8 Ω适用于THD 10% 7.4 V直流)外接扬声器插孔

蓝 牙
版本: Version 4.2
等级: Class 2
输出功率: 2 dBm typ
