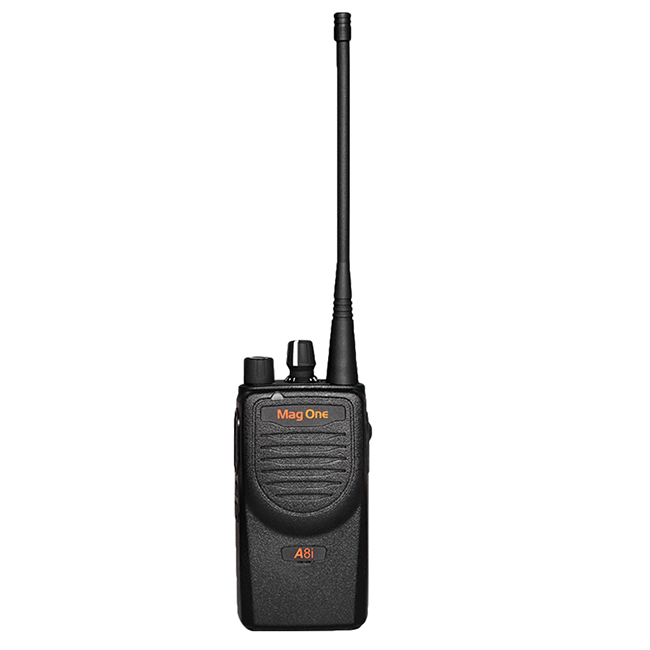

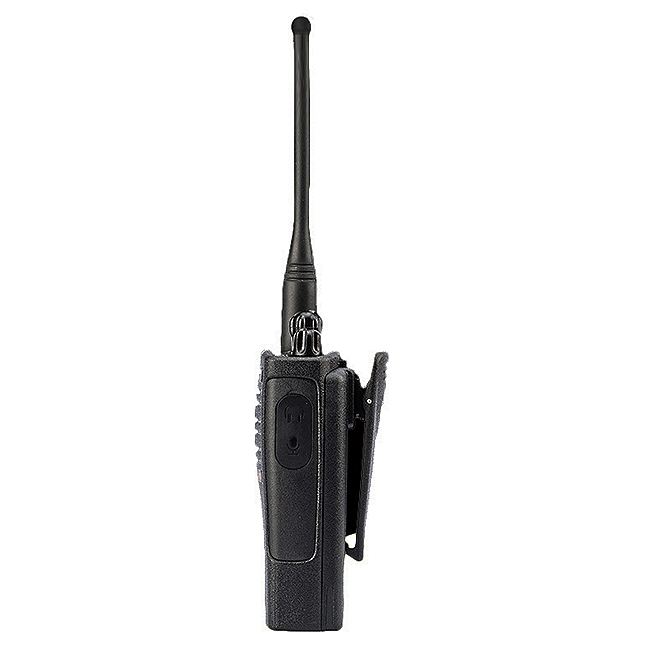

目前，很多的设备都是关于信息和事物之间的交流，并且随时科技和网络不断的发展，就出现了类似摩托罗拉该类型设备的出现，对此设备上面的按键都代表什么样的意思，今日小编就来为大家分享一下!

对讲机的工作原理如下：

1、发射部分：

对讲机锁相环和压控振荡器( VCO)产生发射的 射频载波信号，经过缓冲放大，激励放大、功放，产生额定的射频功率，经过天线低通滤波器，抑制谐波成分，然后通过天线发射出去。

2、接收部分：

接收部分将来自射频的放大信号与来自锁相环频率合成器电路的第1本振信号在第1混频器处混频并生成第1中频信号。第1中频信号通过晶体滤波器进一步消除邻道的杂波信号。滤波后的第1中频信号进入中频处理芯片，与第二本振信号再次混频生成第二中频信号，第二中频信号通过一个陶瓷滤波器滤除无用杂散信号后，被放大和鉴频，产生音频信号。音频信号通过放大、带通滤波器、去加重等电路，进入音量控制电路和功率放大器放大，驱动扬声器，得到人们所需的信息。

3、调制信号及调制电路：

人的话音通过麦克风转换成 音频的电信号。

4、信令处理：

CPU产生CTCSS/CDCSS信号经过放大调整，进入 压控振荡器进行调制。接收鉴频后得到的低频信号，一部分经过放大和亚音频的带通 滤波器进行滤波整形，进入CPU，与预设值进行比较，将其结果控制音频功放和扬声器的输出。即如果与预置值相同，则打开 扬声器，若不同，则关闭扬声器。



对讲机的工作原理如下：

1、发射部分：

对讲机锁相环和压控振荡器( VCO)产生发射的 射频载波信号，经过缓冲放大，激励放大、功放，产生额定的射频功率，经过天线低通滤波器，抑制谐波成分，然后通过天线发射出去。

2、接收部分：

接收部分将来自射频的放大信号与来自锁相环频率合成器电路的第1本振信号在第1混频器处混频并生成第1中频信号。第1中频信号通过晶体滤波器进一步消除邻道的杂波信号。滤波后的第1中频信号进入中频处理芯片，与第二本振信号再次混频生成第二中频信号，第二中频信号通过一个陶瓷滤波器滤除无用杂散信号后，被放大和鉴频，产生音频信号。音频信号通过放大、带通滤波器、去加重等电路，进入音量控制电路和功率放大器放大，驱动扬声器，得到人们所需的信息。

3、调制信号及调制电路：

人的话音通过麦克风转换成 音频的电信号。

4、信令处理：

CPU产生CTCSS/CDCSS信号经过放大调整，进入 压控振荡器进行调制。接收鉴频后得到的低频信号，一部分经过放大和亚音频的带通 滤波器进行滤波整形，进入CPU，与预设值进行比较，将其结果控制音频功放和扬声器的输出。即如果与预置值相同，则打开 扬声器，若不同，则关闭扬声器。
